EIS 측정, 2단자 vs 4단자(켈빈) 연결만 잘해도 오차가 반으로 줄어든다

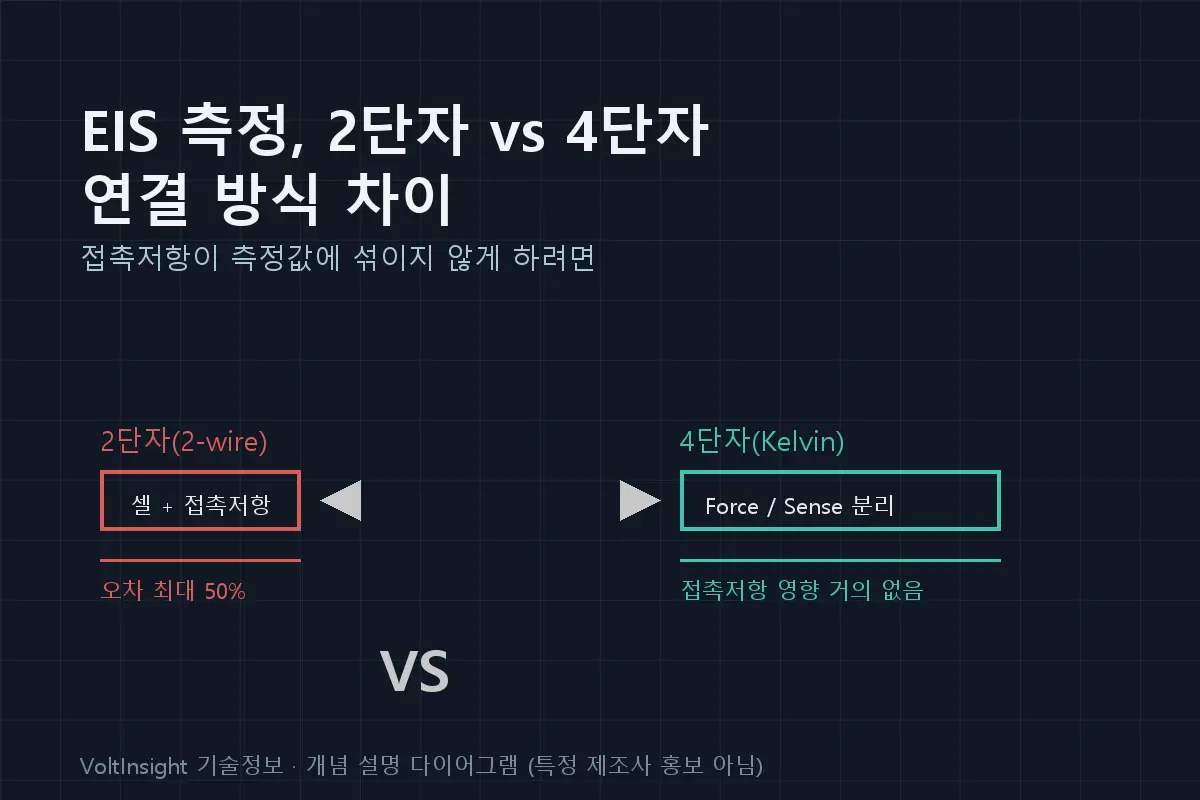

EIS 측정에서 2단자와 4단자(켈빈) 연결 방식의 오차 차이를 비교한 다이어그램

배터리 EIS(교류 임피던스 분광법) 측정을 해봤는데 값이 들쭉날쭉하거나, 같은 셀인데 측정할 때마다 내부저항이 다르게 나온 경험이 있다면 원인은 대부분 셀 자체가 아니라 연결 방식과 치구에 있습니다. 이 글에서는 2단자와 4단자(켈빈) 연결의 차이를 실제 숫자로 계산해보고, EIS 치구·케이블을 고를 때 확인해야 할 사양을 정리합니다.

2단자 측정이 왜 부정확한가 — 실제 오차를 계산해보면

2단자(2-wire) 측정은 전류를 흘려보내는 리드선과 전압을 측정하는 리드선이 같습니다. 즉 측정기가 읽는 전압에는 셀 내부저항뿐 아니라 리드선 저항 + 접촉저항이 그대로 합산됩니다.

실제 숫자로 확인해보겠습니다. 리튬이온 배터리 셀의 내부저항이 1.0mΩ이라고 가정하고, 측정 클립의 접촉저항이 0.3mΩ, 리드선 저항이 0.2mΩ이라면:

  • 2단자로 측정한 겉보기 저항 = 1.0mΩ + 0.3mΩ + 0.2mΩ = 1.5mΩ
  • 오차율 = (1.5 − 1.0) / 1.0 × 100% = 50%

내부저항 값 자체가 밀리옴(mΩ) 단위로 작기 때문에, 접촉저항이 조금만 있어도 오차가 수십 퍼센트 단위로 커집니다. 이것이 셀 비교·열화 추적처럼 정밀도가 중요한 용도에서 2단자 측정을 권장하지 않는 이유입니다.

4단자(켈빈) 연결의 원리

4단자 측정은 전류를 흘려보내는 한 쌍의 리드선(Force)과, 전압을 측정하는 다른 한 쌍의 리드선(Sense)을 물리적으로 분리합니다. 전압 측정 경로는 임피던스가 매우 높은 전압계(또는 락인 앰프)에 연결되므로 이 경로로는 거의 전류가 흐르지 않습니다.

전류가 흐르지 않는다는 것은 옴의 법칙(V = I × R)에 따라 그 경로의 저항(리드선·접촉저항)에 의한 전압강하가 사실상 0이라는 뜻입니다. 그 결과 전압계는 셀 자체의 임피던스만 온전히 측정하게 됩니다. 이 원리를 four-terminal sensing(4단자 감지)이라 부르며, 정밀 저항 측정 전반에서 표준적으로 쓰이는 방법입니다.

EIS 치구(fixture) 선정 시 확인할 사양

  • 접촉저항 스펙(mΩ): 치구 자체의 접촉저항이 측정하려는 셀 내부저항보다 한 자릿수 이상 작아야 오차 영향이 무시할 만한 수준이 됩니다.
  • 지원 전류 범위(A): EIS는 통상 소신호(수십~수백 mA) 교류를 인가하지만, 대형 셀·팩은 DC 바이어스 전류가 클 수 있어 치구의 정격 전류를 확인해야 합니다.
  • 주파수 대역 대응: 케이블이 길거나 실드 처리가 부족하면 고주파 영역(수 kHz 이상)에서 인덕턴스·커패시턴스 기생 성분이 측정값을 왜곡할 수 있습니다. 실드 케이블과 짧은 리드선 길이가 권장됩니다.
  • 온도 안정성: 치구 접촉부의 저항이 온도에 따라 변하면(특히 반복 체결 시) 재현성이 떨어집니다. 접점 재질과 체결 압력 규정을 확인하세요.
  • 셀/모듈/팩 형상 호환성: 파우치·원통형·각형 등 셀 형상과 탭 위치에 맞는 치구인지, 팩 단위 측정 시 버스바에 안전하게 물릴 수 있는 구조인지 확인합니다.

케이블 선택이 측정 품질에 미치는 영향

4단자 연결이라도 케이블 자체의 품질이 나쁘면 결과가 흔들립니다. 실드되지 않은 케이블은 주변 전자파 노이즈를 그대로 픽업해 저주파 임피던스 스펙트럼에 잡음으로 나타나고, 케이블이 길수록 기생 인덕턴스가 커져 고주파 영역 위상 데이터가 왜곡됩니다. 실무에서는 다음을 권장합니다.

  • Force/Sense 각 쌍을 트위스트 페어 또는 동축으로 구성해 루프 면적을 최소화
  • 측정 대상과 장비 사이 케이블 길이를 필요한 만큼만 최소화
  • Force와 Sense 리드선이 서로 간섭하지 않도록 배치

구매 전 체크리스트

  • ☐ 치구가 실제로 4단자(Force/Sense 분리) 구조인지, 겉보기에만 4핀이고 내부에서 합쳐지는 구조는 아닌지
  • ☐ 접촉저항 스펙이 데이터시트에 명시되어 있는지
  • ☐ 사용할 셀/팩의 최대 전류·전압을 치구가 견디는지
  • ☐ 케이블이 실드 처리되어 있고 필요한 주파수 대역을 커버하는지
  • ☐ 반복 체결 후에도 접촉저항이 안정적인지(제조사 재현성 데이터 확인)

관련 계산기와 다음 읽을거리

실제 전류·전압 조건을 먼저 계산해보고 싶다면 배터리 C-rate 계산기를 참고하세요. EIS와 DCIR의 개념 차이가 궁금하다면 DCIR과 EIS의 차이 글을, 내부저항 자체의 의미가 궁금하다면 배터리 내부저항이란? 글을 참고하세요. 이 외에도 전자로드, DC 파워서플라이 등 관련 시험 장비는 전력·배터리 시험 장비 및 부품 선정 가이드에 정리되어 있습니다.

참고 자료

이 글은 일반적인 4단자(켈빈) 측정 원리와 장비 선정 시 확인할 사양을 설명하는 기술 정보이며, 특정 제조사 제품을 추천하지 않습니다. 실제 사양은 반드시 제조사 데이터시트로 확인하세요.
