전력·배터리 시험 장비 및 부품 선정 가이드

배터리·전력 시스템을 직접 설계하거나 시험하다 보면 “이 계산에 맞는 장비를 어떻게 골라야 하나”라는 질문에 부딪히게 됩니다. 이 페이지는 VoltInsight의 계산기·기술 글에서 다루는 값들을 실제로 측정·시험할 때 쓰는 대표적인 장비·부품 카테고리를 정리한 참고 자료입니다. VoltInsight는 특정 장비를 판매하거나 특정 제조사를 대리하는 사이트가 아니며, 이 페이지도 특정 브랜드를 추천하는 광고 지면이 아닙니다. 실제 구매·견적 전에 확인해야 할 사양과 흔한 실수를 정리해 두었으니, 최종 사양 확정은 반드시 제조사·유통사의 공식 자료와 직접 대조하시기 바랍니다.

전자로드 (Electronic Load)

사용 목적: 배터리·전원장치·충전기의 출력을 실제 부하처럼 흡수하면서 정전류(CC)·정전압(CV)·정저항(CR)·정전력(CP) 조건에서 성능을 평가합니다. 방전 특성, 과부하 보호 동작, 효율 측정에 사용됩니다.

확인할 사양:

• 최대 전압·전류·전력 정격(세 가지 정격이 동시에 만족되는 구간인지 반드시 그래프로 확인)
• 최소 동작 전압(저전압 구간에서 정격 전류를 유지할 수 있는지)
• 동적 부하 응답 속도(슬루레이트) — 펄스 부하 시험이 필요하면 필수
• 다채널 여부와 채널 간 독립 제어 가능 여부
• 원격 제어 인터페이스(예: LAN/USB/GPIB 지원 여부, 프로토콜 문서 공개 여부)

흔한 실수: “최대 전력 W” 숫자만 보고 선정했다가, 실제 시험 전압 구간에서는 전류 정격에 먼저 걸려 목표 전력을 낼 수 없는 경우가 가장 흔합니다. 전압-전류-전력 3개 정격이 만나는 안전동작영역(SOA)을 반드시 확인하세요.

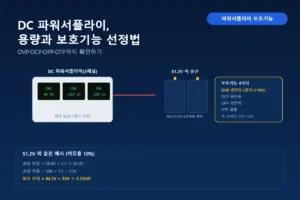

DC 파워서플라이

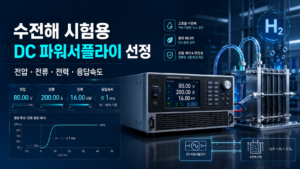

사용 목적: 배터리 충전 시뮬레이션, 회로 동작 검증, 수전해·PCS 등 DC 입력이 필요한 시스템의 전원 공급에 사용합니다.

확인할 사양:

• 출력 전압·전류 범위와 그 조합에서의 실제 가용 전력
• 리플·노이즈 수준(정밀 측정이나 민감한 부하에는 중요)
• 응답속도(부하 급변 시 전압 회복 시간)
• 정전류/정전압 전환 동작 방식
• 보호 기능(과전압·과전류·과온 차단)의 임계값 설정 가능 여부

흔한 실수: 정격 전력만 맞추고 리플·응답속도를 확인하지 않아, 시험 결과가 불안정하게 나오는 경우입니다. 특히 수전해·배터리 시험처럼 부하가 급변하는 ꚩ도에서는 응답속도가 실제 시험 신뢰도를 좌우합니다.

배터리 충방전기 (Battery Cycler)

사용 목적: 배터리 셀·모듈·팩 단위로 충전과 방전을 반복하며 용량, 수명, 회생 효율을 평가합니다.

확인할 사양:

• 채널당 전압·전류 정격과 채널 수
• 회생(regenerative) 방식인지 저항 방전 방식인지 — 발열·전력 회수 효율에 직접 영향
• 냉각 방식과 연속 운전 시 정격 유지 여부
• 데이터 로깅 주기와 정확도(전압·전류 측정 분해능)
• 안전 인터록(과열·과전압·단락 보호) 대응 방식

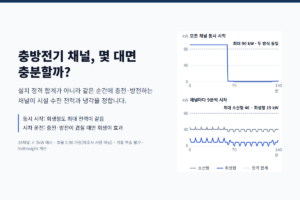

흔한 실수: 채널 수만 늘리고 회생 방식과 냉각 여유를 계산하지 않아, 여러 채널을 동시에 고전력으로 운전할 때 정격을 유지하지 못하는 경우가 있습니다.

배터리 충방전기 용량 계산기로 필요한 전압·전류·전력 사양을 먼저 가늠해볼 수 있습니다.

EIS 측정기와 치구

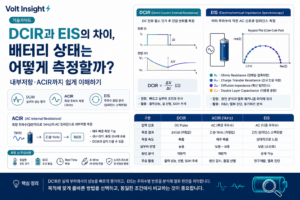

사용 목적: 교류 임피던스 분광법(EIS)으로 배터리 내부의 전해질 저항, 전하이동저항, 확산 특성을 주파수별로 분리해 분석합니다. 단순 DCIR보다 더 세밀한 열화 원인 분석에 사용됩니다.

확인할 사양:

• 측정 주파수 범위(저주파 영역까지 커버되는지)
• 전류 인가 방식(갈바노스태틱/포텐시오스태틱)과 시험 대상 배터리 용량과의 매칭
• 4단자(켈빈) 접속 지원 여부 — 접촉저항을 배제한 정확한 측정에 필수
• 치구(fixture)의 접촉 저항과 케이블 길이에 따른 오차 관리
• 대형 셀·팩 측정 시 고전류 대응 치구 여부

흔한 실수: 2단자 방식으로 접속해 치구·케이블 저항이 셀 내부저항 값에 섞여 들어가는 경우입니다. 정밀 비교가 필요하면 4단자 접속과 동일한 치구 조건을 유지해야 재현성이 확보됩니다.

데이터로거·절연 계측기

사용 목적: 다채널 전압·전류·온도를 동시에 장시간 기록하거나, 시스템의 절연 저항을 측정해 누전·절연 열화를 점검합니다. ESS·PCS 시험에서 배터리 시뮬레이터·그리드 시뮬레이터와 함께 구성되는 경우가 많습니다.

확인할 사양:

• 채널 수와 채널별 입력 타입(전압/전류/열전대 등) 지원 여부
• 샘플링 속도 — 과도현상까지 봐야 하는지, 추세만 보면 되는지에 따라 요구치가 달라짐
• 절연 계측기의 정격 전압(고전압 배터리·ESS는 통상적인 저전압용 메거로는 부족할 수 있음)
• 동기화 정밀도(다채널 신호를 시간축으로 정확히 맞춰야 하는 경우)
• 데이터 저장 방식과 장시간 로깅 시 저장 용량

흔한 실수: 시스템 정격 전압보다 낮은 정격의 절연 계측기를 사용해 실제 조건에서 유효한 측정이 되지 않는 경우입니다. ESS·고전압 배터리는 절연 계측기 자체의 정격 전압을 반드시 시스템 전압 이상으로 맞춰야 합니다.

환경 챔버

사용 목적: 온도(및 필요 시 습도) 조건을 제어하며 배터리·부품의 성능과 안전성을 평가합니다. 저온 성능, 고온 열화, 온도 사이클 시험에 사용됩니다.

확인할 사양:

• 온도 범위와 그 범위에서의 실제 승온·강온 속도
• 배터리 시험용이라면 방폭·배기 대응 여부(열폭주 시험 시 필수 고려사항)
• 전원·신호선 피드스루(챔버 내부 시료에 전원을 공급하고 데이터를 빼내는 관통 구조)
• 내부 용적과 실제 시료·치구를 넣었을 때의 유효 공간
• 온도 균일도(챔버 내 위치별 편차)

흔한 실수: 온도 범위와 용적만 보고, 배터리 충방전을 위한 피드스루 구조나 열폭주 대비 방폭·배기 설계를 확인하지 않아 실제 시험 환경 구축 단계에서 다시 장비를 바꾸는 경우입니다.

고전류 케이블

사용 목적: 배터리·전력장치 간 대전류를 손실과 발열을 관리 가능한 수준으로 전달합니다. 굵기 선정을 잘못하면 전압강하와 발열이 동시에 문제가 됩니다.

확인할 사양:

• 공칭 단면적(mm²)과 실제 허용전류(온도 등급·설치 조건에 따라 달라짐)
• 절연재의 정격 온도와 사용 환경 온도
• 편도/왕복 길이에 따른 전압강하(계산 필요 — 아래 계산기 참고)
• 다발 설치 시 집합 보정(케이블을 여러 가닥 묶어 설치하면 허용전류가 낮아도짐)
• 커넥터·단자와의 정격 매칭

흔한 실수: 허용전류표의 단선 기준 값을 다발 설치 조건에 그대로 적용해, 실제로는 발열 여유가 부족한 굵기를 선정하는 경우입니다.

퓨즈·차단기

사용 목적: 과전류·단락 사고 시 회로를 차단해 화재와 장비 손상을 방지합니다. 배터리·ESS 시스템에서는 정상 동작 전류와 사고 전류를 명확히 구분해 설계해야 합니다.

확인할 사양:

• 정격 전류와 차단(정격 차단) 용량
• 동작 특성(용단 시간-전류 특성 곡선, 순시/지연 트립 설정)
• DC 회로용으로 설계됐는지(AC용을 DC에 잘못 적용하면 아크가 꺼지지 않아 위험할 수 있음)
• 정격 전압이 시스템 전압 이상인지
• 재투입(복귀) 가능 여부와 유지보수 편의성

흔한 실수: AC용으로 설계된 차단기를 DC 고전압 배터리 회로에 그대로 적용해, 사고 시 아크가 지속되는 경우입니다. DC 전용 정격이 명시된 제품인지 반드시 확인해야 합니다.

커넥터·버스바

사용 목적: 배터리 모듈·팩, 전력장치 간의 전기적 접속을 담당합니다. 접촉저항이 크면 발열과 에너지 손실로 직결됩니다.

확인할 사양:

• 정격 전류와 접촉저항 스펙
• 체결 방식(볼트 체결 토크 규정, 압착 방식 등)과 재질(구리/알루미늄, 도금 여부)
• 절연재의 등급과 방수·방진(IP) 등급(적용 환경에 맞는지)
• 온도 상승 시험 데이터 공개 여부
• 버스바의 경우 단면적과 방열 경로(밀폐 함체 내부라면 방열 여유 확인)

흔한 실수: 정격 전류만 확인하고 체결 토크 규정을 지키지 않아, 시간이 지나면서 접촉저항이 커지고 국부 발열이 발생하는 경우입니다.

UPS·ESS 유지보수 장비

사용 목적: 운영 중인 UPS·ESS의 배터리 상태 점검, 백업시간 검증, 정기 유지보수에 사용하는 장비와 절차를 다룹니다.

확인할 사양:

• 배터리 상태 점검 장비의 측정 항목(전압·내부저항·용량 추정 방식)
• 정기 점검 주기와 점검 시 부하 차단이 필요한지 여부
• 백업시간 검증을 위한 부하시험 장비(전자로드 항목 참고)와의 연계
• 배터리 교체 판정 기준(제조사 권장값과 실측값 비교 절차)

흔한 실수: 배터리 전압만 보고 정상으로 판단했다가, 실제 부하시험에서는 백업시간이 크게 부족한 것으로 드러나는 경우입니다. 내부저항이나 실측 방전시험 없이 전압만으로 상태를 판단하지 않는 것이 안전합니다.

구매·견적 요청 전 확인할 사양 체크리스트

아래 항목은 특정 장비에 한정되지 않는 공통 점검 목록입니다. 견적을 요청하기 전에 이 목록을 먼저 정리해 두면, 유통사·제조사와의 사양 협의가 훨씬 빨라집니다.

• ☐ 실제 시험/운용 전압·전류·전력 범위(최대값이 아니라 실사용 범위 전체)
• ☐ 필요한 채널 수와 채널 간 독립성 요구 여부
• ☐ 정확도·분해능 요구 수준(측정 목적에 맞는 등급인지)
• ☐ 데이터 인터페이스(로깅, 원격제어, 상위 시스템 연동 필요 여부)
• ☐ 설치 환경(실내/실외, 온도, 분진·습도, 방폭 필요 여부)
• ☐ 안전 규격·인증 요구사항(국내 인증, 산업 표준, 조직 내부 기준)
• ☐ 유지보수·교정(캘리브레이션) 주기와 사후지원 범위
• ☐ 납기와 설치·교육 지원 범위
• ☐ 향후 확장(채널 증설, 옵션 추가) 가능 여부

이 체크리스트로 요구사항을 먼저 정리한 뒤 복수의 공식 유통사·제조사에 동일한 조건으로 견적을 요청하면 비교가 훨씬 수월합니다. 이 페이지는 특정 업체를 대신해 견적을 받거나 판매를 중개하지 않습니다.

이 페이지는 장비 선정 시 확인할 기술적 사양을 정리한 참고 자료이며, 특정 제조사·유통사의 광고나 판매 채널이 아닙니다. 실제 사양·가격·재고·납기는 반드시 공급사의 공식 자료로 직접 확인하시기 바랍니다. 공식 출처가 확인된 공급사 링크는 추후 순차적으로 추가될 예정입니다.
