AI 데이터센터의 UPS·ESS·BBU가 각각 무엇이고 어떻게 다른지는 VoltInsight의 기존 글 데이터센터 UPS와 ESS 차이와 전체 전력 아키텍처를 다룬 AI 데이터센터 전력 구조: UPS·BBU·HVDC에서 이미 정리했습니다. 이 글은 그 개념 설명을 반복하지 않습니다. 대신 실무에서 가장 자주 막히는 질문, 즉 “우리 시설의 임계 IT 부하가 정해졌을 때 배터리·ESS 용량(kWh)을 실제로 어떻게 계산하는가”에 집중합니다. 시설 부하(kW) 자체를 먼저 구해야 한다면 AI 서버랙 전력밀도·PUE·UPS·PDU 설계 실무 가이드의 계산 예제로 랙·PUE에서 부하를 산출한 뒤, 이 글로 돌아와 백업 용량을 계산하는 순서를 권장합니다.
1. 오토노미(Autonomy)란 무엇을 의미하는가
오토노미(backup autonomy)는 상용전원이 끊긴 순간부터 배터리·ESS만으로 부하를 얼마나 오래 버틸 수 있는지를 나타내는 시간입니다. 여기서 실무적으로 중요한 오해가 하나 있습니다. “배터리가 몇 시간을 버텨야 한다”는 가정은 대부분 틀립니다. Uptime Institute 저널의 분석에 따르면, 소규모 데이터센터(약 250kW)급에서는 500kWh 리튬이온 배터리 하나로도 그리드 정전 시 수 시간의 전력 공급이 가능하다는 사례가 소개되지만, 이는 배터리가 발전기를 완전히 대체하거나 보완하는 특수한 구성을 전제로 한 것입니다(확인된 사실, 출처 하단 표기). 대다수의 상용 AI 데이터센터에서 배터리·ESS의 실제 역할은 훨씬 짧습니다. 정전 발생 후 디젤 발전기가 기동·동기화되어 부하를 인수할 때까지의 “브리지(bridge) 구간”만 배터리로 버티는 설계가 일반적이며, 이 구간은 통상 5~15분 수준으로 설정됩니다(업계 관행에 기반한 저자의 설계 판단이며, 특정 표준이 강제하는 절대값은 아닙니다). 즉 오토노미 목표시간을 정하는 첫 단계는 “몇 시간짜리 배터리를 살까”가 아니라 “우리 발전기 계통이 기동·부하인수에 실제로 몇 분이 걸리는가”를 먼저 확인하는 것입니다.
2. 용량 산정 기본 공식

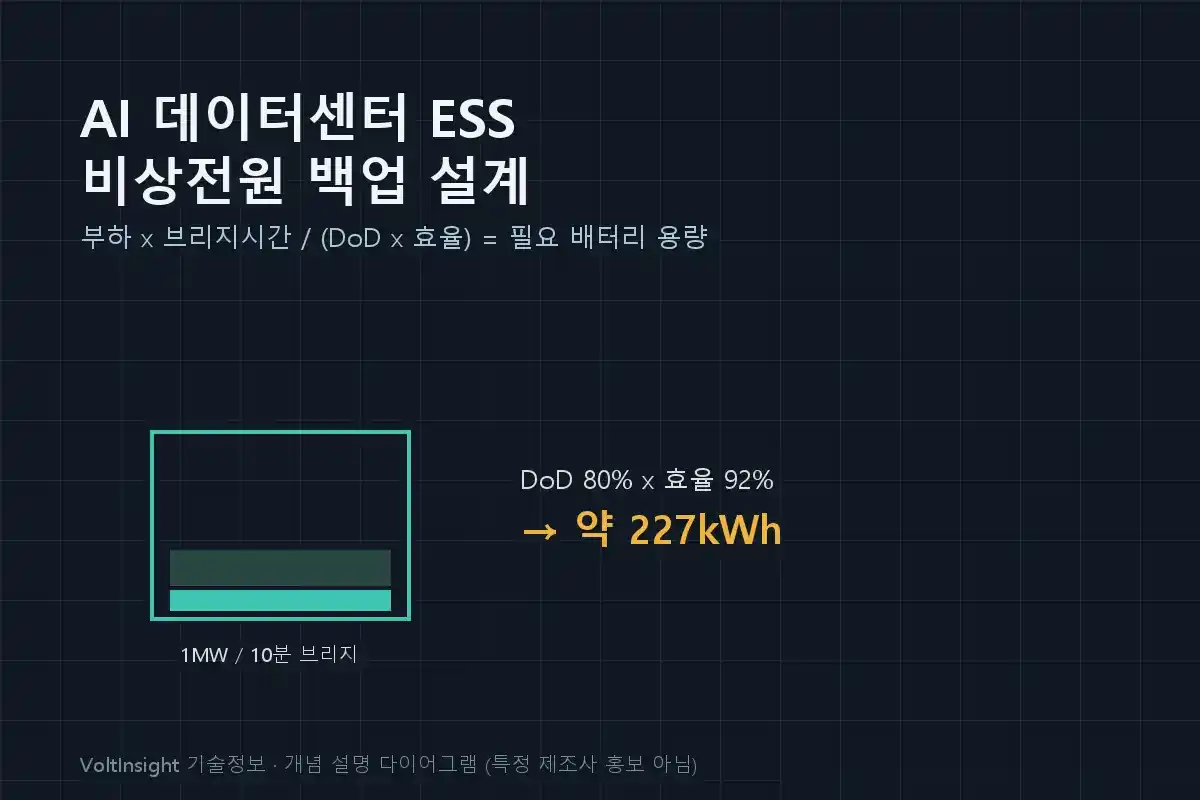

목표 오토노미 시간과 임계 IT 부하가 정해지면, 필요한 배터리 정격(네임플레이트) 용량은 다음 식으로 계산합니다.
| 필요 배터리 용량(kWh) | = | 임계 부하(kW) × 목표 오토노미 시간(h) ÷ (가용 DoD × 시스템 효율) |
여기서 세 변수의 의미를 정확히 구분해야 합니다. ① 가용 DoD(Depth of Discharge)는 배터리 수명·안전을 위해 실제로 꺼내 쓰도록 허용한 방전 깊이 비율입니다. VRLA(연축전지)는 통상 보수적으로 운용되고, 리튬이온(LiFePO4 등)은 더 깊은 DoD를 반복 사용해도 사이클 수명 저하가 상대적으로 적어 80% 이상의 가용 DoD를 적용하는 설계가 흔합니다. ② 시스템 효율은 인버터 변환손실, 배선·정류 손실, 방전 시 내부저항에 의한 손실을 합산한 값으로 통상 90~95% 범위에서 가정합니다. ③ 이 둘을 분모에 넣는 이유는 “배터리 명판 용량 전부”가 부하에 전달되지 않기 때문입니다 — DoD 제한으로 못 쓰는 부분, 변환·배선 손실로 사라지는 부분을 감안해 역산해야 실제로 부하가 요구하는 에너지를 충족할 수 있습니다.
3. 계산 예제: 1MW 임계 IT 부하, 10분 브리지 오토노미
아래는 계산 절차를 보여주기 위한 예시이며, 실제 프로젝트 수치가 아닙니다(저자 가정).
조건
- 임계 IT 부하: 1,000kW(1MW)
- 목표 오토노미(발전기 기동·부하인수 전까지 브리지 시간): 10분 = 0.1667시간
- 가용 DoD: 80%(0.8)
- 시스템 효율(인버터+배선 손실 종합): 92%(0.92)
Step 1. 부하가 실제로 필요로 하는 에너지량
1,000kW × 0.1667h = 약 166.7kWh (부하단에서 소비되는 에너지)
Step 2. DoD·효율을 반영해 배터리 정격 용량으로 역산
166.7kWh ÷ (0.8 × 0.92) = 166.7 ÷ 0.736 ≈ 226.5kWh
즉 이 조건에서는 정격(네임플레이트) 약 227kWh급 배터리·ESS 뱅크가 필요합니다. 만약 같은 부하에서 오토노미 목표를 15분으로 늘리면 필요 용량은 1,000kW × 0.25h ÷ 0.736 ≈ 340kWh로, 5분만 늘려도 약 50%가량 증가합니다. 오토노미 목표시간이 곧 배터리 투자비·설치 공간에 선형적으로 영향을 준다는 점이 이 계산의 핵심 시사점입니다.
4. 온도 디레이팅: 스펙상 용량과 실제 가용 용량은 다르다
위 계산은 배터리가 제조사 정격 온도 범위 안에서 운전된다는 전제입니다. Vertiv의 기술 자료에 따르면 VRLA(연축전지)는 통상 20~25°C의 좁은 온도 범위에서 정격 성능이 보장되는 반면, 리튬이온(LiFePO4) 계열은 최대 약 50°C까지 상대적으로 안정적으로 동작한다고 설명합니다(확인된 사실, 출처 하단 표기). 다만 이는 “고온에서 정격 용량이 그대로 유지된다”는 뜻이 아니라 “동작 가능 범위가 더 넓다”는 의미이므로, 배터리실 온도가 설계 스펙의 상한에 가깝게 운영되는 시설이라면 계산된 용량에 10~15% 수준의 여유(margin)를 추가로 두는 것이 안전하다는 것이 저자의 설계 판단입니다(확인된 사실이 아닌 엔지니어링 권고). 배터리 사이징의 공식 방법론 자체는 IEEE 485(정치형 연축전지 사이징 권장관행)에서 온도 보정계수, 노화계수, 설계여유율(design margin)을 반영하도록 체계화되어 있으며, 리튬이온 등 다른 화학종을 포함하지는 않지만 “정격값을 그대로 쓰지 않고 보정한다”는 산정 원칙 자체는 업계 전반에서 참고되는 접근입니다(확인된 사실, 출처 하단 표기).
5. 배터리와 발전기의 역할 분담: “몇 시간짜리 배터리”가 아니라 “몇 분짜리 다리”
실무에서 자주 나오는 설계 실수는 발전기가 있는데도 배터리를 수십 분~수 시간 분량으로 과설계하는 것입니다. 발전기 계통이 정상적으로 기동·동기화되어 부하를 인수하는 시설이라면, 배터리·ESS의 역할은 그 기동 구간의 “다리(bridge)” 역할에 한정하고, 발전기 자체의 연료 오토노미(예: Tier 등급별 연료 저장 시간)는 별도 항목으로 다뤄야 합니다. 반대로 발전기 이중화가 없거나 원격지·무인국사처럼 기동 신뢰성이 낮은 시설은 10~15분보다 긴 오토노미를 채택하는 경우도 있습니다. 즉 오토노미 목표시간은 “배터리 제조사가 권장하는 값”이 아니라 “우리 발전기 계통의 실측 기동시간 + 안전마진”으로 역산해서 정하는 것이 올바른 순서입니다(저자의 설계 판단).
6. 설계 체크리스트
- 목표 오토노미 시간을 정하기 전에 발전기 계통의 실제 기동·부하인수 소요시간을 확인했는가
- 가용 DoD를 배터리 화학종(VRLA vs 리튬이온)별 제조사 권장치로 반영했는가
- 시스템 효율에 인버터 변환손실뿐 아니라 배선·정류 손실까지 포함했는가
- 배터리실 온도가 정격 상한에 가깝게 운영될 가능성이 있다면 용량에 여유(margin)를 추가했는가
- 임계 IT 부하 기준값이 평균부하가 아니라 피크(설계) 부하인지 재확인했는가
- 오토노미 목표시간 변경이 배터리 투자비·설치 공간에 선형적으로 미치는 영향을 의사결정권자에게 공유했는가
7. 관련 글
이 글과 함께 보면 좋은 VoltInsight의 기존 글입니다.
8. 다음 단계
이 글의 계산 절차를 우리 시설에 적용하려면 임계 IT 부하부터 확정해야 합니다. 랙 수·PUE·가동률에서 부하를 산출하는 절차는 AI 서버랙 전력밀도·PUE·UPS·PDU 설계 실무 가이드에, 산출한 부하를 kW·kVA·전류로 환산하는 계산은 단상·3상 AC 전력 계산기에 있습니다.
ESS·UPS 배터리 제조사 스펙(DoD, 사이클 수명, 온도 범위)을 나란히 비교할 때 어떤 항목을 표에 올려야 하는지는 전력·배터리 시험 장비 및 부품 선정 가이드를 참고하세요.
핵심 요약
- AI 데이터센터 배터리·ESS 용량은 “임계 부하(kW) × 목표 오토노미 시간(h) ÷ (가용 DoD × 시스템 효율)”로 역산하며, 1MW 부하·10분 브리지·DoD 80%·효율 92% 조건에서는 약 227kWh가 필요하다.
- 많은 실제 배포 사례에서 배터리는 수 시간이 아니라 발전기 기동·부하인수 전까지의 5~15분 브리지 구간만 담당하도록 설계되며, 오토노미 목표시간은 발전기 계통의 실측 기동시간을 기준으로 역산해야 한다.
- 리튬이온은 VRLA보다 넓은 온도범위(최대 약 50°C)에서 동작 가능하지만 이는 “고온에서도 정격 용량 그대로”라는 뜻이 아니므로, 배터리실 온도 조건에 따라 계산값에 여유(margin)를 두는 것이 안전하다.
자주 묻는 질문
Q1. 배터리·ESS 오토노미는 몇 분/몇 시간으로 설계해야 하나요?
A. 정해진 절대값은 없습니다. 발전기 이중화가 잘 되어 있고 기동 신뢰성이 높은 시설은 5~15분 수준의 짧은 브리지 오토노미로 설계하는 경우가 많고, 발전기 기동 신뢰성이 낮거나 원격지 시설은 더 긴 오토노미를 채택하기도 합니다. 핵심은 배터리 제조사 권장값이 아니라 자사 발전기 계통의 실측 기동·부하인수 시간을 기준으로 역산하는 것입니다.
Q2. DoD(방전심도)를 100%가 아니라 80% 같은 값으로 제한하는 이유는 무엇인가요?
A. 배터리를 정격 용량 끝까지 방전시키면 배터리 수명(사이클 수)이 빠르게 저하되고, 화학종에 따라 안전 마진도 줄어듭니다. 이 때문에 제조사들은 실제로 반복 사용 가능한 가용 방전 범위(가용 DoD)를 정격 용량보다 낮게 권장하며, 용량 산정 시에는 정격 용량이 아니라 이 가용 DoD 기준으로 역산해야 실사용 단계에서 용량 부족 문제가 생기지 않습니다.
Q3. 리튬이온 배터리를 쓰면 온도 관리를 신경 쓰지 않아도 되나요?
A. 아닙니다. 리튬이온(LiFePO4 등)은 VRLA(20~25°C의 좁은 범위)보다 넓은 온도범위(최대 약 50°C)에서 상대적으로 안정적으로 동작한다고 알려져 있지만, 이는 동작 가능 범위가 넓다는 뜻이지 고온에서 정격 용량이 그대로 유지된다는 의미는 아닙니다. 배터리실 온도가 설계 상한에 가깝게 운영될 가능성이 있다면 계산된 용량에 여유를 두는 것이 안전합니다.
